Anhang XI
|
Dienstvorschriften der Deutschen Reichsbahn | 938 Anhang XI |
| zurück zur DV 938 Anhang IX - zurück zu DV der DR |

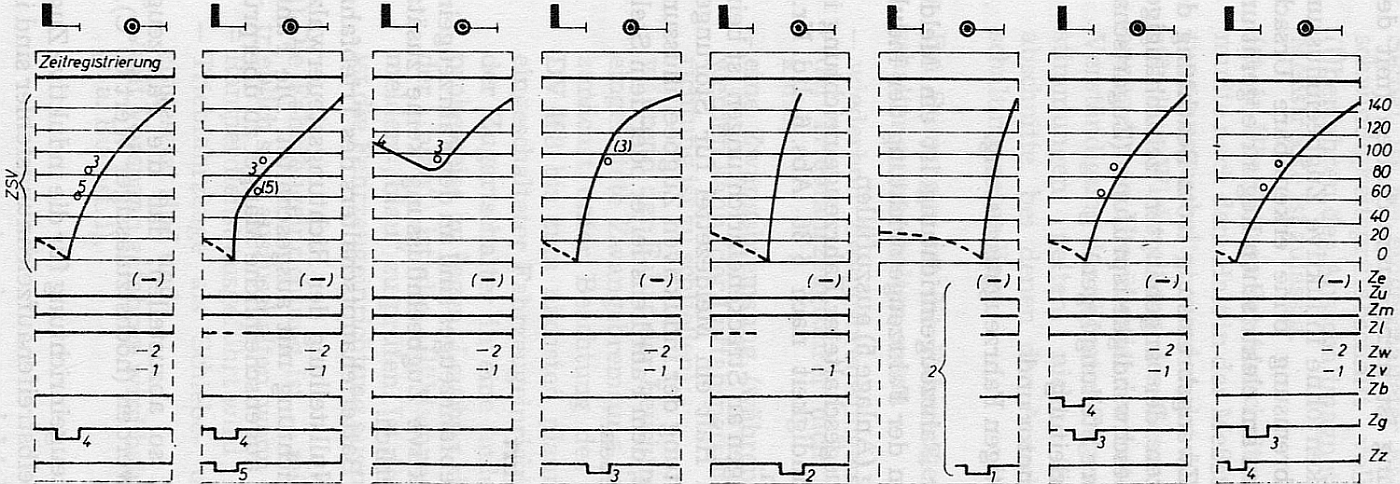

Abbildung 1 Aufschreibungsbeispiele der Dreifrequenz-Indusi |
noch Anhang XI | ||||||
 |
|||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 1 Beeinflussung 1000 Hz Zv 2 Bedienung Taste Tw Zw 3. v unter 90 km/h 4 Beeinflussung 500 Hz Zg 5 v unter 65 km/h |
1 Beeinflussung 1000 Hz Zv 2 Bedienung Taste Tw Zw 3. v unter 90 km/h 4 Beeinflussung 500 Hz Zg 5 Zwangsbremse, da v > 65 km/h |
1 Beeinflussung 1000 Hz Zv 2 Bedienung Taste Tw Zw 3 v unter 90 km/h, nach 20, 26 oder 34 s entsprechend Indusi-Bauform nach eingestellter Zugart |
1 Beeinflussung 1000 Hz Zv 2 Bedienung Taste Tw Zw 3 v unter 90 km/h, nach 20, 26 oder 34 s entsprechend Indusi-Bauform nach eingestellter Zugart, da v > 90 km/h |
1 Beeinflussung 1000 Hz Zv keine Bedienung Taste Tw Zw 2 Zwangsbremsung nach 4 s Zz |
1 Zwangsbremsung durch Störung der Fahrzeug-einrichtung, nur Auf-zeichnung der Fahrschaulinie 2 Fahrzeugeinrichtung ausgeschaltet |
1 Beeinflussung 1000 Hz Zv 2 Bedienung Taste Tw Zw 3 Beeinflussung 500 Hz Zg 4 Fahrt auf Befehl Zb |
1 Beeinflussung 1000 Hz Zv 2 Bedienung Taste Tw Zw 3 Beeinflussung 500 Hz Zg 4 Beeinflussung 2000 Hz Zwangsbremsung Zz |
